3Dゾートロープを作ろう!!（全3回）
オンライン講座 講習内容
ゾートロープで使用する電子部品について、ブレッドボードを使って説明します。
ゾートロープの組み立てやプログラミングによる制御を、動画でわかりやすく解説します。
初めての方でも、動画のとおりに作るだけで、配線とプログラミングが学習でき、ゾートロープを作ることができます。
講習でわからない事があれば、「Q&A」ページ、または、「お問い合わせ」ページからお気軽にご質問ください。
当講座では、何か動くプログラムを作ることが目的ですので、使用する電子部品や、プログラム言語の文法や使い方については、必要に応じて、あまり難しくならないように説明します。
Arduino IDEで、初めてスケッチを作られる場合は、事前にC/C++言語の「基礎編 環境構築」を視聴して、Arduino IDEの開発環境を構築してください。
講習1 高出力LEDを制御する
講習2 ステッピングモーターを制御する
講習3 3次元ゾートロープを作る
電子部品・ゾートロープ材料
電子部品一式
※お知らせ

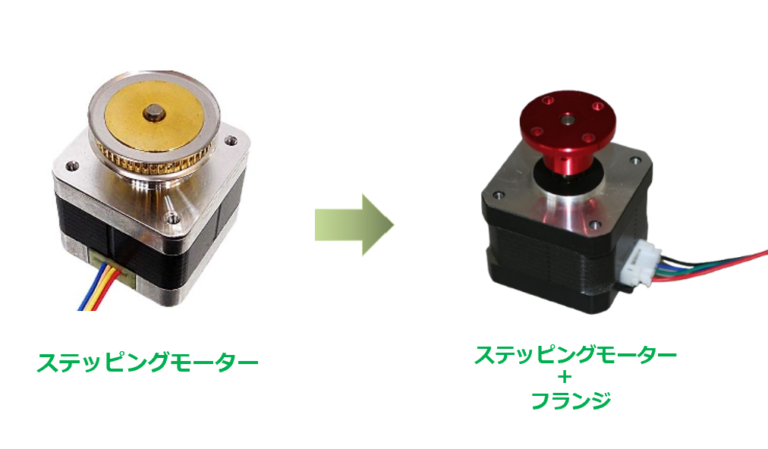

当型番のモーターが入手困難のため、２０２５年3月1日以降は、同等性能のモーターに差し替えてお届けします。
| 電子部品 | 個数 | 参考 |
|---|---|---|
| Raspberry Pi Pico ベーシックセット | 1 | Raspberry Pi Pico、20P細ピンヘッダ、3Pピンヘッダ、USBケーブル ※ピンヘッダをはんだ付けした状態でお届けします |
| バイポーラ ステッピングモーター 17PM-K044-AKZ ↓ Phoebelab Stepping Motor Model:17HS3401S ＋フランジ | 1 | 秋月電子 通販コード P-06578 ※4ピンコネクタに付け替えてお届けします。 ↓ ※当型番のモーターが入手困難のため、同等性能のモーターに差し替えてお届けします。 |
| モータードライバ A4988 | 1 | 1AliExpress |
| ステッピングモータードライバー拡張ボード drv8825a4988 | 1 | AliExpress |
| 面発光白色LEDモジュール 40×30㎜ | 1 | 秋月電子 ※在庫あとわずかとなりました。入手困難の場合は、同等品と差し替えてお届けします。予めご了承ください。 |
| トランジスタ 2SC1815L-Y-T92-K 60V150mA | 1 | 秋月電子 通販コード I-06475 |
| カーボン抵抗（炭素皮膜抵抗） 1/2W1kΩ | 1 | 秋月電子 通販コード R-07820 |
| スイッチングACアダプター 12V1A | 1 | 秋月電子 通販コード M-11994 |
| ブレッドボード用ＤＣジャックＤＩＰ化キット（完成品） | 1 | 秋月電子 通販コード M-14610 |
| ブレッドボード | 1 | 秋月電子 |
| ジャンパーワイヤー（オス-オス / オス-メス） | 1 | オス-オス × 10 オス-メス × 10 |
※電子部品は上記一覧表の参考欄の店舗でも購入可能です。
ゾートロープ材料
■ターンテーブル
・直径15cmの円が取れるサイズの段ボール
・黒い色の画用紙やケント紙など
使用する道具は、分度器、はさみ、のり、コンパスカッター、鉛筆、コンパスなどです。
■オブジェ
・キューブ型のスポンジ（2cm角） 10個
2cm角のスポンジが手に入らない場合、他のサイズのスポンジをカットしても大丈夫です。
・めだまシール（8㎜） 20個
・カラーボード（ダイソーなどで購入できます）
使用する道具は、分度器、はさみ、両面テープ、カッター、鉛筆などです。
※コース紹介動画では、蝶々やにょろにょろもどきを作品例としてご紹介していますが、それらの作り方はコース対象外です。
■LED点滅装置
・カラーボード（ダイソーなどで購入できます）
使用する道具は、はさみ、両面テープ、カッター、黒い色のガムテープ、鉛筆などです。
ゾートロープ材料は、セットに含まれませんので、ご自身でご用意いただきます。
100均で購入出来るような、安価な材料を使っての作り方をご紹介しています。
ターンテーブルなどは、段ボールを合板などに変えて頂くと歪みが少なくなるので、段ボールよりキレイに回転すると思います。
ご予算に合わせて、材料やオブジェを工夫してみてください。
■オンライン講座
既に電子部品をお持ちの方や、ご自身で電子部品を別途用意される方向きです。
〇講習動画（全3回）
非会員様は、ご購入いただいた際のメールアドレスで当サイトに会員登録をお願いいたします。
会員登録は無料です。
会員登録が完了しましたら講習ページよりご視聴いただけます。
〇サンプルプログラム
各講習で使用するスケッチです。
※講習ページよりダウンロードしていただけます。
※電子部品・ゾートロープ材料は含まれません。
■オンライン講座＋電子部品セット
オンライン講座と使用する電子部品のセットです。
〇講習動画（全3回）
非会員様は、ご購入いただいた際のメールアドレスで当サイトに会員登録をお願いいたします。
会員登録は無料です。
会員登録が完了しましたら講習ページよりご視聴いただけます。
〇サンプルプログラム
各講習で使用するスケッチです。
※講習ページよりダウンロードしていただけます。
〇電子部品一式
※電子部品が入手困難になった場合、予告なしに同等品と差し替える場合があります。
あらかじめご了承ください。
※ゾートロープ材料は含まれません。
